Замена пуско-защитного реле холодильника: Подробное руководство для безопасного ремонта

Холодильник – незаменимый помощник в каждом доме. Когда он вдруг перестает морозить, а компрессор либо не включается, либо работает с перебоями, одной из наиболее вероятных причин является выход из строя пуско-защитного реле (ПЗР). Эта небольшая, но критически важная деталь отвечает за запуск двигателя компрессора и его защиту от перегрузок. Замена пуско-защитного реле – одна из самых распространенных и относительно несложных ремонтных операций, которую при соблюдении мер безопасности можно выполнить самостоятельно. В этой статье мы подробно разберем, что такое ПЗР, как диагностировать его неисправность, и как правильно произвести замену.

1. Что такое пуско-защитное реле и зачем оно нужно?

Пуско-защитное реле (часто называемое просто «реле компрессора» или «пускач») – это электронно-механическое устройство, выполняющее две ключевые функции:

• Пусковая функция: В момент запуска компрессора двигателю требуется гораздо больший пусковой ток, чем во время обычной работы. Пусковая обмотка двигателя как раз и предназначена для создания этого начального момента вращения. ПЗР отвечает за кратковременное подключение пусковой обмотки к сети в момент старта. Как только двигатель разгоняется до определенных оборотов, реле отключает пусковую обмотку, и компрессор работает только на рабочей обмотке.

• Защитная функция: Реле содержит тепловой расцепитель (биметаллическую пластину), который отслеживает ток, протекающий через компрессор. Если ток превышает допустимый предел (например, из-за заклинивания вала компрессора, межвиткового замыкания обмоток, проблем с напряжением сети) или компрессор перегревается, биметаллическая пластина изгибается и размыкает цепь питания, защищая дорогостоящий компрессор от сгорания. После остывания пластины контакты могут замкнуться снова, и компрессор попытается запуститься (это проявляется как цикличное «тиканье» реле).

2. Типы пуско-защитных реле

Существует несколько основных типов ПЗР, различающихся по конструкции и принципу действия пусковой части:

• Токовое (индукционное) реле: Самый распространенный тип в старых и многих современных холодильниках. Содержит катушку (соленоид) и подвижный сердечник (якорь). При подаче напряжения через катушку проходит большой пусковой ток, создающий магнитное поле, которое втягивает сердечник. Сердечник механически связан с контактами, замыкающими цепь пусковой обмотки. По мере разгона двигателя ток падает, магнитное поле ослабевает, пружина возвращает сердечник, размыкая пусковые контакты. Защитная часть – отдельный биметаллический расцепитель.

• Позисторное (PTC-реле): Более современный и надежный тип. Вместо подвижных частей использует позистор (Positive Temperature Coefficient resistor) – терморезистор с положительным ТКС. В холодном состоянии позистор имеет низкое сопротивление и пропускает ток через пусковую обмотку. Проходящий ток быстро нагревает позистор, его сопротивление резко возрастает (в сотни/тысячи раз), и он практически «отключает» пусковую обмотку. Компрессор продолжает работу только на рабочей обмотке. После отключения компрессора позистор остывает и снова готов к запуску. Защитная часть (биметаллический расцепитель) обычно встроена в тот же корпус. PTC-реле компактнее, не имеют подвижных частей, менее шумны.

• Электронные реле: Наиболее современный вариант. Используют полупроводниковые компоненты и микросхемы для точного контроля тока и времени запуска, обеспечивая оптимальный пуск и максимальную защиту. Часто интегрируются с другими системами управления холодильника. Замена таких реле обычно требует большей квалификации.

3. Признаки неисправности пуско-защитного реле

Как понять, что виновато именно реле? Вот основные симптомы:

• Компрессор не запускается: Холодильник теплый, лампочка внутри горит, но характерного гула работающего компрессора нет. При этом слышно одиночное или периодическое «тиканье» или «щелчки» (это срабатывает защитный биметаллический расцепитель, пытаясь включить компрессор, но тот не может запуститься).

• Компрессор запускается с трудом: Слышен гудящий звук компрессора, который не переходит в нормальный рабочий гул, сопровождается треском, щелчками реле и в итоге отключается по защите. Цикл может повторяться.

• Компрессор перегревается и отключается: Холодильник начинает плохо морозить, компрессор работает почти без остановок, становится очень горячим на ощупь и затем отключается по защите в реле. Важно! Это может быть вызвано и другими причинами (утечка хладагента, забитый капилляр, неисправный вентилятор в No Frost), но неисправное реле (особенно не отключающее пусковую обмотку) также приводит к перегреву.

• Видимые повреждения реле: Оплавленный корпус, запах горелой пластмассы или изоляции, следы копоти на контактах или корпусе реле.

• Холодильник работает нормально, но реле постоянно «тикает»: Это ненормально и указывает на проблемы либо в самом реле, либо в компрессоре (затрудненный пуск).

4. Диагностика неисправности реле

Прежде чем покупать новое реле, стоит провести базовую диагностику:

1. Визуальный осмотр: Отключите холодильник от сети! Снимите реле (см. инструкцию ниже). Осмотрите корпус на предмет трещин, оплавлений. Понюхайте – запах гари явный признак неисправности. Для токовых реле можно аккуратно встряхнуть – если внутри что-то гремит (оторвался сердечник), реле нерабочее.

2. Проверка контактов защитного расцепителя: С помощью мультиметра в режиме прозвонки или измерения сопротивления проверьте целостность цепи между контактами, к которым подключается питание от сети и которые идут на рабочую обмотку компрессора (обычно это два самых толстых штырька/контакта на колодке реле). В холодном состоянии сопротивление должно быть близко к нулю (контакты замкнуты). Если бесконечность – защитный расцепитель неисправен. Осторожно! Не проверяйте реле под напряжением!

3. Проверка позистора (для PTC-реле): Измерьте сопротивление между контактами пусковой обмотки (обычно третий штырек). В холодном состоянии сопротивление позистора должно быть в пределах десятков Ом (точное значение зависит от модели, но обычно 15-50 Ом). Если сопротивление близко к нулю или бесконечности – позистор неисправен. После проверки позистор нагревается, сопротивление растет – это нормально.

4. «Тест на замену»: Самый надежный способ диагностики в домашних условиях – установить заведомо исправное реле той же модели. Если компрессор запустился и холодильник начал морозить – проблема была в старом реле.

5. Подготовка к замене: что нужно знать и иметь

• Безопасность превыше всего! Все работы выполняются ТОЛЬКО при полностью отключенном от электросети холодильнике! Не просто выключенном кнопкой, а вынутом из розетки.

• Правильная модель реле: Это КРИТИЧЕСКИ ВАЖНО! Реле подбирается строго под конкретную модель компрессора. Универсальных реле не существует! Неправильное реле не запустит компрессор или, что хуже, приведет к его поломке. Где найти информацию:

  • На корпусе старого реле (наклейка, штамповка).

  • На шильдике (табличке) самого компрессора (обычно на корпусе компрессора).

  • В технической документации на холодильник.

  • По модели холодильника у официальных поставщиков запчастей или в крупных интернет-магазинах.

• Инструмент:

  • Крестовая отвертка (часто нужна PH2).

  • Плоская отвертка (может понадобиться).

  • Плоскогубцы (иногда).

  • Мультиметр (для проверки, опционально).

  • Фонарик (для подсветки).

• Новое пуско-защитное реле. Купите его заранее, убедившись в соответствии модели.

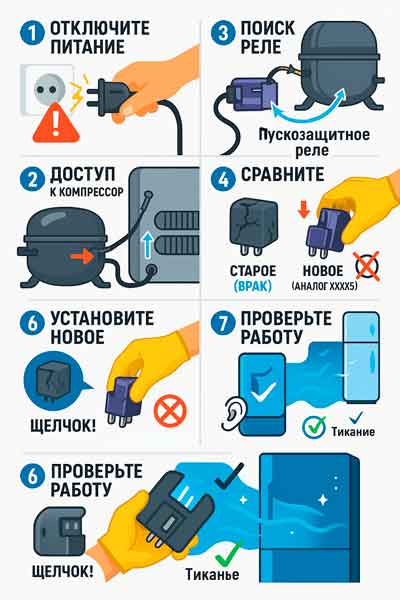

6. Пошаговая инструкция по замене пуско-защитного реле

1. Отключите питание: Выньте вилку холодильника из розетки. Для полной безопасности можно отключить автомат холодильника в электрощитке.

2. Обеспечьте доступ к компрессору:

   • Если холодильник имеет заднюю защитную панель: Обычно она крепится несколькими винтами по периметру. Открутите их и снимите панель. Компрессор и реле будут видны.

   • Если реле установлено в монтажной коробке сзади: Часто на задней стенке холодильника (внизу) есть пластиковый кожух (иногда с вентиляционными решетками), прикрученный винтами или защелками. Снимите его.

   • Если реле находится в отсеке у компрессора внутри холодильника (реже): Вам потребуется снять нижнюю пластиковую панель (фальш-панель) внутри холодильной камеры.

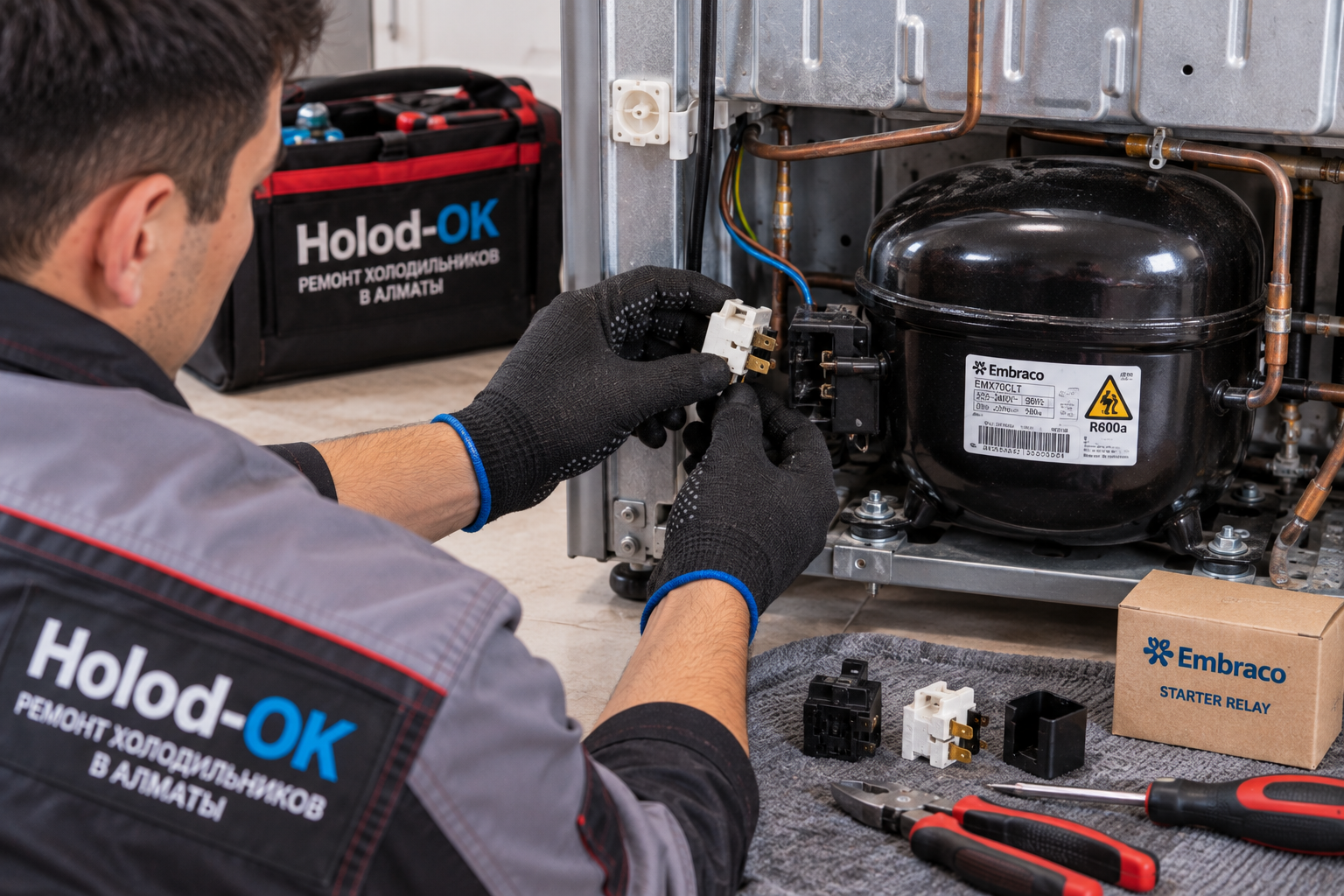

3. Найдите старое реле: Оно установлено непосредственно на контактах компрессора (обычно 3 контакта в виде штырьков, расположенных треугольником) и часто закреплено на кронштейне или кожухе компрессора с помощью защелки или хомута. Реле может быть в пластмассовом корпусе (PTC) или металлическом (токовое).

4. Отсоедините провода (если есть): Иногда к реле подходят дополнительные провода (например, для подключения к сети или к лампочке). Запомните или сфотографируйте их расположение! Аккуратно отсоедините разъемы или ослабьте винтовые клеммы.

5. Снимите старое реле:

   • Чаще всего: Реле просто надето на контактные штырьки компрессора. Крепление осуществляется за счет пружинящих контактов внутри колодки реле. Возьмитесь за корпус реле и, слегка покачивая из стороны в сторону, потяните его прямо вдоль оси штырьков вверх или на себя. Не дергайте вбок! Приложите умеренное усилие. Если не поддается, проверьте, нет ли дополнительного крепления (защелка, хомут, винт).

   • Если есть кронштейн/зажим: Освободите реле от крепящего элемента (отожмите защелку, ослабьте хомут, открутите винт).

6. Подготовьте новое реле: Достаньте его из упаковки. Визуально сравните со старым – расположение и тип контактов должны совпадать.

7. Установите новое реле:

   • Совместите колодку нового реле с контактными штырьками компрессора. Ориентируйтесь по форме колодки и ключу (выступу/пазу).

   • Плавно, без перекоса и излишнего усилия, наденьте реле на штырьки до упора. Должен быть слышен характерный щелчок или ощущаться надежная посадка.

   • Если было дополнительное крепление (защелка, хомут), зафиксируйте реле на месте.

   • Подсоедините обратно дополнительные провода (если вы их отсоединяли) строго в соответствии с фотографией или запомненной схемой.

8. Проверьте надежность установки: Убедитесь, что реле плотно сидит на штырьках, нигде не шатается, все провода подключены.

9. Соберите корпус: Установите на место заднюю защитную панель, монтажную коробку или внутреннюю фальш-панель. Затяните винты.

10. Включите холодильник: Подключите вилку к розетке. Включите холодильник (если есть выключатель) или просто подайте питание.

11. Контрольный запуск:

    • Прислушайтесь: Должен последовать щелчок реле (срабатывание пусковой части), затем компрессор начнет плавно (для PTC) или с небольшим гудением (для токового) запускаться и через несколько секунд перейдет в нормальный рабочий режим (ровный гул).

    • Проверьте начало охлаждения: Через 10-20 минут испаритель (внутри камеры) должен начать холодить, а трубки на задней стенке холодильника (или конденсатор) – становиться теплыми.

    • Отсутствие щелчков: После успешного запуска периодических «тикающих» щелчков защитного расцепителя быть не должно.

12. Наблюдение: Понаблюдайте за работой холодильника в течение нескольких часов. Убедитесь, что компрессор циклически включается и выключается, температура в камерах падает.

7. Меры предосторожности и важные советы

• Не работайте под напряжением! Повторяем, это жизненно важно.

• Не пытайтесь ремонтировать старое реле. Это ненадежно и опасно. Замена на новое – единственный правильный вариант.

• Не используйте «подходящее» реле. Только оригинальное или совместимый аналог с ТОЧНО такими же параметрами.

• Осторожно с контактами компрессора: Штырьки хрупкие. Не прилагайте излишних усилий при снятии/установке реле.

• Не трогайте компрессор голыми руками сразу после работы: Он может быть очень горячим.

• Если компрессор не запустился с новым реле: Не паникуйте. Еще раз проверьте:

  • Правильность подключения всех проводов.

  • Надежность посадки реле на штырьки.

  • Не отошел ли какой-то разъем внутри.

  • Соответствует ли модель реле.

  • Если все верно, проблема может быть в самом компрессоре, термостате, плате управления или других компонентах. Требуется более глубокая диагностика.

• Если не уверены – вызовите мастера! Лучше заплатить за вызов специалиста, чем сжечь компрессор из-за ошибки.

8. Стоимость пуско-защитного реле и где купить

Стоимость нового пуско-защитного реле варьируется в зависимости от типа (PTC обычно дороже токового), производителя и модели холодильника. В среднем, цена может составлять от 1000 до 5000 т. Купить реле можно:

• В специализированных магазинах запчастей для бытовой техники.

• В сервисных центрах производителей холодильников.

• В крупных интернет-магазинах (OZON, Wildberries, Яндекс Маркет) и специализированных интернет-магазинах запчастей (например, «Партнер», «Максидом-Запчасть» и др.). При покупке онлайн ОБЯЗАТЕЛЬНО указывайте точную модель своего холодильника и/или компрессора.

9. Когда замена реле не поможет?

Помните, что неисправное реле – лишь одна из возможных причин, по которой холодильник не морозит. Новое реле не решит проблему, если:

• Неисправен сам компрессор (заклинил, межвитковое замыкание, пробой на корпус).

• Произошла утечка хладагента.

• Забит капиллярный трубопровод или фильтр-осушитель.

• Неисправен термостат или датчик температуры.

• Вышла из строя плата управления (в современных моделях).

• Неисправен вентилятор конденсатора.

• Проблемы с напряжением в сети.

Итог сказанного:

Замена пуско-защитного реле холодильника – посильная задача для человека с техническими навыками и аккуратностью. Ключ к успеху – правильная диагностика, выбор ТОЧНОГО аналога реле и строжайшее соблюдение правил электробезопасности. Выполнив замену по нашей инструкции, вы сможете вернуть своему холодильнику работоспособность и сэкономить на вызове мастера. Однако, если после установки нового реле компрессор по-прежнему не запускается или возникают сомнения на любом этапе, не рискуйте – обратитесь к квалифицированному специалисту. Грамотный ремонт продлит жизнь вашему незаменимому домашнему помощнику.
